08.01.01. СХЕМА БИОГАЗОВОГО РЕАКТОРА С РУЧНОЙ ЗАГРУЗКОЙ БЕЗ ПЕРЕМЕШИВАНИЯ И БЕЗ ПОДОГРЕВА СЫРЬЯ В РЕАКТОРЕ

Здесь представлена самая простейшая схема биогазовой установки, которая может использоваться в частном подворье или в небольших фермерских хозяйствах.

Данная установка содержит минимальный набор комплектующих для обеспечения процесса брожения биомассы с целью получения биоудобрений и биогаза: реактор, бункер загрузки свежего сырья, устройство отбора и использования биогаза, устройство выгрузки сброженного сырья.

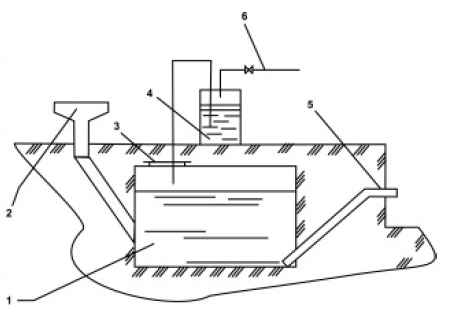

Схема простейшей биогазовой установки с ручной загрузкой без перемешивания и без подогрева сырья в реокторе
1. реактор; 2. бункер загрузки; 3. люк для доступа в реактор; 4. водяной затвор; 5. выгрузочная труба; 6. отвод биогаза

Биогазовая установка без подогрева может использоваться в регионах где температура не опускается ниже +10С⁰ - +15С⁰ при использование мезофильных микроорганизмов или не ниже +35С⁰ - +40С⁰

перемешивания и предназначена для работы в психофильном температурном режиме от 5°С до 20°С.

При использование простейших биогазовых установок - вырабатываемый биогаз может сразу направляется на использование для бытовых нужд (обогрев, приготовление пищи).

Переработанная масса удаляется из реактора через выгрузочную трубу в момент загрузки очередной порции сырья или за счет давления биогаза в реакторе установки. Выгружаемая сброженная масса попадает в емкость для временного хранения, которая по объему должна быть не менее объема реактора.

Простейшую биогазовую установку может построить свои ми силами любой фермер.

Объем реактора установки, в основном зависит от объема имеющихся отходов. Объем подобных установок рассчитывается по простой формуле "объем отходов в сутки умноженный на период брожения (в зависимости от используемых микроорганизмов (мезофильные или термофильные), температуры, размера частиц биомассы) может составлять от 40 до 130 суток,  полученный объем умножаем на 1,7 (единица - объем отходов, 0,7 это примерный объем воды, необходимый для обеспечения необходимой консистенции биомассы) и полученный объем умножаем на 1,3 (единица - объем биомассы, 0,3 это объем необходимый для компенсации брожения)".

ПРИМЕР РАСЧЕТА ОБЪЕМА РЕАКТОРА

Имеем одну корову, которая дает 30-40 литра навоза.
Используем мезофильные микроорганизмы, средняя температура в реакторе 20-35 С⁰.
Период оптимального брожения составит 120 дней.
Берем максимальный объем навоза 40 литров - умножаем на 120 суток (период брожения) и получаем 4,8 м³  навоза - умножаем на коэффициент 1,7 и получаем 8,16 м³ из которых 4,8 м³  навоза и 3,36 м³ воды - умножаем на коэффициент 1,3 получаем, что объем биореактора (метанотенк) должен быть равен 10,608 м³.

При самостоятельном изготовлении простейшей биогазовой установки рекомендуется придерживаться следующего порядка: после определения ежесуточного объема навоза, накапливаемого в хозяйстве для переработки в биогазовой установке, и выбора нужного объема реактора нужно выбрать месторасположение реактора и заготовить материалы для реактора биогазовой установки. Затем осуществляются монтаж загрузочной и выгрузочной труб и подготовка котлована для биогазовой установки. После установки реактора в котлован производится монтаж загрузочного бункера и газоотвода, после чего устанавливается крышка люка, который будет использоваться для технического обслуживания и ремонта реактора. Затем производятся проверка реактора на герметичность, окраска и теплоизоляция установки. Установка готова к запуску в эксплуатацию!
