01. КОРОТКО О ГИДРОЭНЕРГЕТИКЕ

Гидроэнергетика — область хозяйственно-экономической деятельности человека, совокупность больших естественных и искусственных подсистем, служащих для преобразования энергии водного потока в электрическую энергию.

Гидроэнергетика в мире

На 2006 год гидроэнергетика обеспечивает производство до 88 % возобновляемой и до 20 % всей электроэнергии в мире, установленная гидроэнергетическая мощность достигает 777 ГВт.

Абсолютным лидером по выработке гидроэнергии на душу населения является Исландия. Кроме неё этот показатель наиболее высок в Норвегии (доля ГЭС в суммарной выработке — 98 %), Канаде и Швеции. В Парагвае 100 % производимой энергии вырабатывается на гидроэлектростанциях.

Наиболее активное гидростроительство на начало 2000-х ведёт Китай, для которого гидроэнергия является основным потенциальным источником энергии. В этой стране размещено до половины малых гидроэлектростанций мира, а также крупнейшая ГЭС мира «Три ущелья» на реке Янцзы и строящийся крупнейший по мощности каскад ГЭС. Ещё более крупная ГЭС «Гранд Инга» мощностью 39 ГВт планируется к сооружению международным консорциумом на реке Конго в Демократической Республике Конго (бывший Заир).

На 2008 год крупнейшими производителями гидроэнергии (включая переработку на ГАЭС) в абсолютных значениях являются следующие страны:

СтранаПотребление гидроэнергии в ТВт·ч
Флаг Китайской Народной Республики Китай 585
Флаг Канады Канада 369
Флаг Бразилии Бразилия 364
Флаг США США 251
Флаг России Россия 167
Флаг Норвегии Норвегия 140
Флаг Индии Индия 116
Флаг Венесуэлы Венесуэла 87
Флаг Японии Япония 69
Флаг Швеции Швеция 66
Флаг Франции Франция 63

История

Принято считать, что впервые для выработки электричества гидроэнергию использовал в 1878 году англичанин Уильям Армстронг для питания единственной электродуговой лампы в своей художественной галерее.

Первая электростанция была запущена в 1882 году на Фокс-Ривер в городе Эплтон, штат Висконсин, США. Через пять лет в США и Канаде было уже 45 гидроэлектростанций, а к 1889 году - 200.

Предыстория развития гидростроения в России

В Советский период развития энергетики упор делался на особую роль единого народнохозяйственного плана электрификации страны — ГОЭЛРО, который был утвержден 22 декабря 1920 года. Этот день был объявлен в СССР профессиональным праздником — Днём энергетика. Глава плана, посвященная гидроэнергетике, называлась «Электрификация и водная энергия». В ней указывалось, что гидроэлектростанции могут быть экономически выгодными, главным образом, в случае комплексного использования: для выработки электроэнергии, улучшения условий судоходства или мелиорации. Предполагалось, что в течение 10-15 лет в стране можно соорудить ГЭС общей мощностью 21 254 тыс. лошадиных сил (около 15 млн кВт), в том числе в европейской части России — мощностью 7394, в Туркестане — 3020, в Сибири — 10 840 тыс. л.с. На ближайшие 10 лет намечалось сооружение ГЭС мощностью 950 тыс. кВт, однако в последующем было запланировано сооружение десяти ГЭС общей рабочей мощностью первых очередей 535 тыс. кВт.

Хотя уже за год до этого в 1919 году Совет труда и обороны признал строительства Волховской и Свирской гидростанций объектами, имеющими оборонное значение. В том же году началась подготовка к возведению Волховской ГЭС, первой из гидроэлектростанций, возведенных по плану ГОЭЛРО.

Однако и до начала строительства Волховской ГЭС Россия имела достаточно богатый опыт промышленного гидростроительства, в основном, частными компаниями и концессиями. Информация об этих ГЭС, построенных в России за последнее десятилетие 19-го века и первые 20 лет двадцатого столетия достаточно разрознена, противоречива и требует специальных исторических исследований.

Наиболее достоверным считается, что первой гидроэлектростанцией в России была Березовская (Зыряновская) ГЭС, построенная в Рудном Алтае на реке Березовка (приток р. Бухтармы) в 1892 году. Она была четырехтурбинная общей мощностью 200 кВт и предназначалась для обеспечения электричеством шахтного водоотлива из Зыряновского рудника.

На роль первой также претендует Ныгринская ГЭС, которая появилась в Иркутской губернии на реке Ныгри (приток р. Вачи) в 1896 году. Энергетическое оборудование станции состояло из двух турбин с общим горизонтальным валом, вращавшим три динамо-машины мощностью по 100 кВт. Первичное напряжение преобразовывалось четырьмя трансформаторами трехфазного тока до 10 кВ и передавалось по двум высоковольтным линиям на соседние прииски. Это были первые в России высоковольтные ЛЭП. Одну линию (длиной 9 км) проложили через гольцы к прииску Негаданному, другую (14 км) — вверх по долине Ныгри до устья ключа Сухой Лог, где в те годы действовал прииск Ивановский. На приисках напряжение трансформировалось до 220 В. Благодаря электроэнергии Ныгринской ГЭС в шахтах установили электрические подъемники. Кроме того, электрифицировали приисковую железную дорогу, служившую для вывоза отработанной породы, которая стала первой в России электрифицированной железной дорогой.

Преимущества

использование возобновляемой энергии.
очень дешевая электроэнергия.
работа не сопровождается вредными выбросами в атмосферу.
быстрый (относительно ТЭЦ/ТЭС) выход на режим выдачи рабочей мощности после включения станции.
смягчение климата вблизи крупных водохранилищ.


Недостатки
затопление пахотных земель
строительство ведётся там, где есть большие запасы энергии воды
на горных реках опасны из-за высокой сейсмичности районов
сокращенные и нерегулируемые попуски воды из водохранилищ по 10-15 дней приводят к перестройке уникальных пойменных экосистем по всему руслу рек, как следствие, загрязнение рек, сокращение трофических цепей, снижение численности рыб, элиминация беспозвоночных водных животных, повышение агрессивности компонентов гнуса (мошки) из-за недоедания на личиночных стадиях, исчезновение мест гнездования многих видов перелётных птиц, недостаточное увлажнение пойменной почвы, негативные растительные сукцессии (обеднение фитомассы), сокращение потока биогенных веществ в океаны.

Гидроэнергия — энергия, сосредоточенная в потоках водных масс в русловых водотоках и приливных движениях. Чаще всего используется энергия падающей воды. Для повышения разности уровней воды, особенно в нижних течениях рек, сооружаются плотины.

Первый широко используемый для технологических целей вид энергии.

До середины XIX века для этого применялись водяные колёса, преобразующие энергию движущейся воды в механическую энергию вращающегося вала.

Позднее появились более быстроходные и эффективные гидротурбины.

До конца XIII века энергия вращающегося вала использовалась непосредственно, например для размола зерна на водяных мельницах или для приведения в действие кузнечных мехов и молота. Сейчас практически вся механическая энергия, создаваемая гидротурбинами, преобразуется в электроэнергию.

Примеры вычислений гидроэнергетического потенциала

Гидроэнергетический потенциал проектируемой ГЭС можно оценить с помощью формулы:

P=ηρQgh

где

P мощность в Ваттах
η КПД турбины
ρ плотность воды в килограммах на кубический метр
Q расход воды в кубометрах в секунду
g ускорение свободного падения
h перепад высот в метрах, между урезом воды водохранилища и уровнем, на котором расположена турбина
Поскольку ρ и g в земных условиях можно считать константами, а КПД современных турбин достигает 95%, то формулу можно переписать в виде P=9300Qh Вт

Например, КПД турбины составляет 80%, плотность воды - 1000 кг/м3, расход пропускаемой воды - 6 м3/c, ускорение свободного падения 9,81 м/с2, и напор (перепад высот) 25 метров.

тогда: Мощность составит 0,8 * 1000 * 6 * 9,81 * 25 = 1 177 200 Вт (1,18 МВт)

Гидроэлектроста́нция (ГЭС) — электростанция, использующая в качестве источника энергии энергию водных масс в русловых водотоках и приливных движениях. Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища. Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки, благоприятствуют гидростроительству каньонообразные виды рельефа.

Принцип действия

Принцип работы ГЭС достаточно прост. Цепь гидротехнических сооружений обеспечивает необходимый напор воды, поступающей на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию.

Необходимый напор воды образуется посредством строительства плотины, и, как следствие, концентрации реки в определённом месте, или деривацией — естественным потоком воды. В некоторых случаях для получения необходимого напора воды используют совместно и плотину, и деривацию.

Непосредственно в самом здании гидроэлектростанции располагается всё энергетическое оборудование. В зависимости от назначения, оно имеет своё определённое деление. В машинном зале расположены гидроагрегаты, непосредственно преобразующие энергию потока воды в электрическую энергию. Есть ещё всевозможное дополнительное оборудование, устройства управления и контроля работы ГЭС, трансформаторная станция, распределительные устройства и многое другое.

Особенности

- Стоимость электроэнергии на российских ГЭС более чем в два раза ниже, чем на тепловых электростанциях.
- Турбины ГЭС допускают работу во всех режимах от первой до максимальной мощности и позволяют плавно изменять мощность при необходимости, выступая в качестве регулятора выработки электроэнергии.
- Гидроагрегат очень быстро набирает мощность после подачи воды (от нуля до полной мощности — от 30 секунд до 2 минут), что позволяет использовать ГЭС в маневренном режиме.
- Сток реки является возобновляемым источником энергии.
- Строительство ГЭС обычно более капиталоёмкое, чем тепловых станций.
- Часто эффективные ГЭС более удалены от потребителей, чем тепловые станции.
- Водохранилища часто занимают значительные территории, но примерно с 1963 г. начали использоваться защитные сооружения (Киевская ГЭС), которые ограничивали площадь водохранилища, и, как следствие, ограничивали площадь затопляемой поверхности (поля, луга, посёлки).
- Плотины зачастую изменяют характер рыбного хозяйства, поскольку перекрывают путь к нерестилищам проходным рыбам, однако часто благоприятствуют увеличению запасов рыбы в самом водохранилище и осуществлению рыбоводства.
- Водохранилища ГЭС, с одной стороны, улучшают судоходство, но с другой — требуют применения шлюзов для перевода судов с одного бьефа на другой.
- Водохранилища делают климат более умеренным.

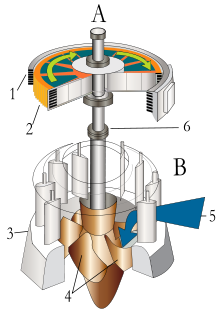

Water turbine

Hydroelectric

Классификация

Гидроэлектрические станции разделяются в зависимости от вырабатываемой мощности:

- мощные — вырабатывают от 25 МВт и выше;
- средние — до 25 МВт;
- малые гидроэлектростанции — до 5 МВт.

Мощность ГЭС зависит от напора и расхода воды, а также от КПД используемых турбин и генераторов. Из-за того, что по природным законам уровень воды постоянно меняется, в зависимости от сезона, а также ещё по ряду причин, в качестве выражения мощности гидроэлектрической станции принято брать цикличную мощность. К примеру, различают годичный, месячный, недельный или суточный циклы работы гидроэлектростанции.

Гидроэлектростанции также делятся в зависимости от максимального использования напора воды:

- высоконапорные — более 60 м;
- средненапорные — от 25 м;
- низконапорные — от 3 до 25 м.

В зависимости от напора воды, в гидроэлектростанциях применяются различные виды турбин. Для высоконапорных — ковшовые и радиально-осевые турбины с металлическими спиральными камерами. На средненапорных ГЭС устанавливаются поворотнолопастные и радиально-осевые турбины, на низконапорных — поворотнолопастные турбины в железобетонных камерах.

Принцип работы всех видов турбин схож — поток воды поступает на лопасти турбины, которые начинают вращаться. Механическая энергия, таким образом, передаётся на гидрогенератор, который и вырабатывает электроэнергию. Турбины отличаются некоторыми техническими характеристиками, а также камерами — стальными или железобетонными, и рассчитаны на различный напор воды.

Гидроэлектрические станции также разделяются в зависимости от принципа использования природных ресурсов, и, соответственно, образующегося напора воды. Здесь можно выделить следующие ГЭС:

- плотинные ГЭС. Это наиболее распространённые виды гидроэлектрических станций. Напор воды в них создаётся посредством установки плотины, полностью перегораживающей реку, или поднимающей уровень воды в ней на необходимую отметку. Такие гидроэлектростанции строят на многоводных равнинных реках, а также на горных реках, в местах, где русло реки более узкое, сжатое.
- приплотинные ГЭС. Строятся при более высоких напорах воды. В этом случае река полностью перегораживается плотиной, а само здание ГЭС располагается за плотиной, в нижней её части. Вода, в этом случае, подводится к турбинам через специальные напорные тоннели, а не непосредственно, как в русловых ГЭС.
- деривационные ГЭС. Такие электростанции строят в тех местах, где велик уклон реки. Необходимый напор воды в ГЭС такого типа создаётся посредством деривации. Вода отводится из речного русла через специальные водоотводы. Последние — спрямлены, и их уклон значительно меньший, нежели средний уклон реки. В итоге вода подводится непосредственно к зданию ГЭС. Деривационные ГЭС могут быть разного вида — безнапорные или с напорной деривацией. В случае с напорной деривацией, водовод прокладывается с большим продольным уклоном. В другом случае в начале деривации на реке создаётся более высокая плотина, и создаётся водохранилище — такая схема ещё называется смешанной деривацией, так как используются оба метода создания необходимого напора воды.
- гидроаккумулирующие электростанции. Такие ГАЭС способны аккумулировать вырабатываемую электроэнергию и пускать её в ход в моменты пиковых нагрузок. Принцип работы таких электростанций следующий: в определённые периоды (не пиковой нагрузки), агрегаты ГАЭС работают как насосы от внешних источников энергии и закачивают воду в специально оборудованные верхние бассейны. Когда возникает потребность, вода из них поступает в напорный трубопровод и приводит в действие турбины.

В состав гидроэлектрических станций, в зависимости от их назначения, также могут входить дополнительные сооружения, такие как шлюзы или судоподъёмники, способствующие навигации по водоёму, рыбопропускные, водозаборные сооружения, используемые для ирригации, и многое другое.

Ценность гидроэлектрической станции состоит в том, что для производства электрической энергии они используют возобновляемые природные ресурсы. Ввиду того, что потребности в дополнительном топливе для ГЭС нет, конечная стоимость получаемой электроэнергии значительно ниже, чем при использовании других видов электростанций.

Преимущества и недостатки

Преимущества
использование возобновляемой энергии;
очень дешёвая электроэнергия;
работа не сопровождается вредными выбросами в атмосферу;
быстрый (относительно ТЭЦ/ТЭС) выход на режим выдачи рабочей мощности после включения станции.

Недостатки
затопление пахотных земель;
строительство ведётся только там, где есть большие запасы энергии воды;
горные реки опасны из-за высокой сейсмичности районов;
экологические проблемы: сокращённые и нерегулируемые попуски воды из водохранилищ по 10-15 дней (вплоть до их отсутствия), приводят к перестройке уникальных пойменных экосистем по всему руслу рек, как следствие, загрязнение рек, сокращение трофических цепей, снижение численности рыб, элиминация беспозвоночных водных животных, повышение агрессивности компонентов гнуса (мошки) из-за недоедания на личиночных стадиях, исчезновение мест гнездования многих видов перелётных птиц, недостаточное увлажнение пойменной почвы, негативные растительные сукцессии (обеднение фитомассы), сокращение потока биогенных веществ в океаны.

История

Гидроэнергия использовалась с древних времён, для молки муки и других нужд. При этом приводом служил колёсный механизм, вращаемый потоком воды. В середине 1770-х годов французский инженер Бернар Форест де Bélidor в опубликованной им работе Architecture Hydraulique, привёл описание гидромашин с вертикальной и горизонтальной осью вращения. К концу 19-го века появились электрические генераторы, которые могли работать в сочетании с гидроприводом. Растущий спрос на электроэнергию вследствие Промышленной революции дал толчок в их развитии. В 1878 году заработала «первая в мире ГЭС», разработанная английским изобретателем Уильямом Джорджем Армстронгом в Нортумберленде, Англия. Она представляла собой агрегат, предназначенный для питания одной единственной дуговой лампы в его картинной галерее. Старая электростанция № 1 Schoelkopf возле Ниагарского водопада в США начала производить электричество в 1881 году. Первая гидроэлектростанция Эдисона, Vulcan Street начала работать 30 сентября 1882 года, в г. Аплтон, штат Висконсин, США, и выдавала мощность около 12,5 киловатт. К 1886 году в США и Канаде было уже 45 гидроэлектростанций. К 1889 году только в США их было 200.

В начале 20-го века коммерческими компаниями строится много небольших ГЭС в горах недалеко от городских районов. К 1920 году до 40 % электроэнергии, производимой в Соединённых Штатах вырабатывалось на ГЭС. В 1925 году в Гренобле (Франция) состоялась Международная выставка гидроэнергетики и туризма, которую посетили более одного миллиона человек. Одной из вех в освоении гидроэнергетики как США, так и в мире в целом стало строительство в 1930-х Плотины Гувера.

В России
Наиболее достоверным считается, что первой гидроэлектростанцией в России была Берёзовская (Зыряновская) ГЭС (ныне территория Республики Казахстан), построенная в Рудном Алтае на реке Берёзовке (приток р. Бухтармы) в 1892 году. Она была четырёхтурбинной, общей мощностью 200 кВт и предназначалась для обеспечения электричеством шахтного водоотлива из Зыряновского рудника.

На роль первой также претендует Ныгринская ГЭС, которая появилась в Иркутской губернии на реке Ныгри (приток р. Вачи) в 1896 году. Энергетическое оборудование станции состояло из двух турбин с общим горизонтальным валом, вращавшим три динамо-машины мощностью по 100 кВт. Первичное напряжение преобразовывалось четырьмя трансформаторами трёхфазного тока до 10 кВ и передавалось по двум высоковольтным линиям на соседние прииски. Это были первые в России высоковольтные ЛЭП. Одну линию (длиной 9 км) проложили через гольцы к прииску Негаданному, другую (14 км) — вверх по долине Ныгри до устья ключа Сухой Лог, где в те годы действовал прииск Ивановский. На приисках напряжение трансформировалось до 220 В. Благодаря электроэнергии Ныгринской ГЭС в шахтах установили электрические подъёмники. Кроме того, электрифицировали приисковую железную дорогу, служившую для вывоза отработанной породы, которая стала первой в России электрифицированной железной дорогой.

Россия имела достаточно богатый опыт промышленного гидростроительства, в основном, частными компаниями и концессиями. Информация об этих ГЭС, построенных в России за последнее десятилетие XIX века и первые 20 лет XX столетия, достаточно разрознена, противоречива и требует специальных исторических исследований.

В советский период развития энергетики упор делался на особую роль единого народнохозяйственного плана электрификации страны — ГОЭЛРО, который был утверждён 22 декабря 1920 года. Этот день был объявлен в СССР профессиональным праздником — Днём энергетика. Глава плана, посвящённая гидроэнергетике, называлась «Электрификация и водная энергия». В ней указывалось, что гидроэлектростанции могут быть экономически выгодными, главным образом, в случае комплексного использования: для выработки электроэнергии, улучшения условий судоходства или мелиорации. Предполагалось, что в течение 10-15 лет в стране можно соорудить ГЭС общей мощностью 21 254 тыс. лошадиных сил (около 15 млн кВт), в том числе в европейской части России — мощностью 7394, в Туркестане — 3020, в Сибири — 10 840 тыс. л.с. На ближайшие 10 лет намечалось сооружение ГЭС мощностью 950 тыс. кВт, однако в последующем было запланировано сооружение десяти ГЭС общей рабочей мощностью первых очередей 535 тыс. кВт.

Хотя уже за год до этого, в 1919 году, Совет Рабочей и Крестьянской Обороны признал строительства Волховской и Свирской гидростанций объектами, имеющими оборонное значение. В том же году началась подготовка к возведению Волховской ГЭС, первой из гидроэлектростанций, возведённых по плану ГОЭЛРО.



Гидротехническое сооружение — объект для использования водных ресурсов, а также для борьбы с вредным воздействием вод.

Гидротехнические сооружения — это плотины, здания гидроэлектростанций, водосбросные, водоспускные и водовыпускные сооружения, туннели, каналы, насосные станции, судоходные шлюзы, судоподъёмники; сооружения, предназначенные для защиты от наводнений, разрушений берегов и дна водохранилищ, рек; сооружения (дамбы), ограждающие хранилища жидких отходов промышленных и сельскохозяйственных организаций; устройства от размывов на каналах, а также другие сооружения, предназначенные для использования водных ресурсов и предотвращения негативного воздействия вод и жидких отходов.

В РФ Федеральный закон «О безопасности гидротехнических сооружений» делит гидротехнические сооружения на две категории: 1) повреждения которых не могут привести к возникновению чрезвычайной ситуации и на которые не распространяется действие этого закона; 2) повреждения которых могут привести к возникновению чрезвычайной ситуации и на которые распространяется действие этого закона.

При помощи гидротехнических сооружений решаются на практике вопросы использования, охраны водных ресурсов, борьбы с вредным действием вод и т. п.

При проектировании и строительстве гидротехнических сооружений руководствуются теоретическим выкладками, разработками, нормами и правилами гидротехники, а также других технических наук.

См. также

Некоторые виды гидротехнических сооружений:
